故障指示器

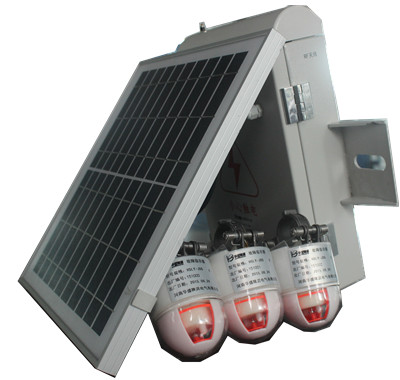

JYZ-HS\JYW-HS\JYL-HS系列故障指示器利用卡线和线圈来感应架空线路电流及电场信号,通过低功耗单片机来实现对这些信号进行采集处理,完成线路负荷电流计算、短路、接地故障检测,并通过内置远距离低功耗的小无线模块来实现本地无线组网或直接由汇集单元汇集采集单元信息并上传监控中心。本地无线组网是包含采集单元和汇集单元的无线中继级联网络,每套故障指示器作为基础的网络节点,一般由3只采集单元和1台汇集单元组成,采集单元之间采用组内通信交换状态和数据,故障指示器间采用中继方式传递和转发数据,直至数据汇集到汇集单元。

(1)JYZ-HS架空暂态特征型远传故障指示器

该产品通过对架空线路运行状态进行在线监测,能快速准确的在线检测接地故障、短路故障、线路负荷等情况,并将所采集到的特征信息发送到系统主站。系统软件进行数据分析、告警显示、故障统计检索和查询等,引导工作人员迅速准确找到故障点,为提高工作效率、减轻工作人员劳动强度提供了一种强有力的手段,能有效提高配电线路故障检测的自动化和现代化水平。

(2)JYW-HS架空外施信号型远传故障指示器

该产品采用工频信号源法检测单相接地故障。在系统上安装专用的工频信号源,实时监测系统电压,一旦发生单相接地故障,工频信号源自动短时投入高压接触器,通过对开关设备的编码控制,在故障线路、故障点和大地之间组成的回路上产生叠加在负载电流上的特征电流信号序列。线路上安装的故障指示器能够检测到这个电流信号并实时指示接地故障。

(3)JYL-HS架空暂态录波型远传故障指示器

 该产品依据国家电网最新标准,具有实时采样、故障录波功能,架空负荷电流大于5A即可全功能工作,能更好的适应低负载地区。采用高速实时同步采样可以通过汇集单元合成零序电流并能用多种判据定位接地故障,较传统产品在准确度和性能方面有很大提升。
